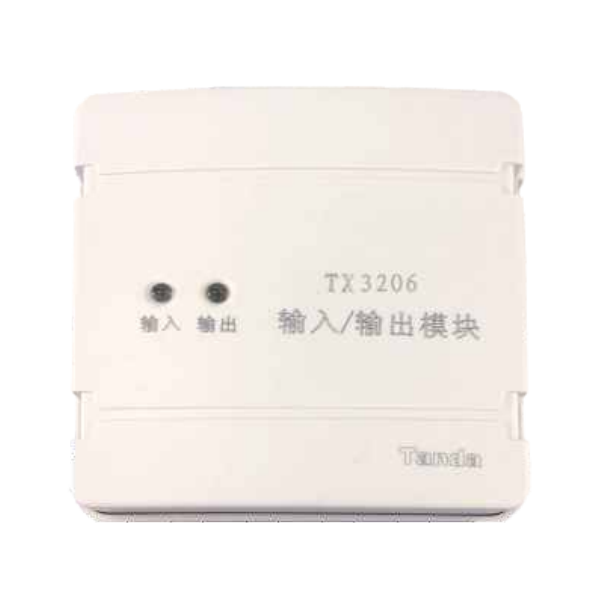

泰和安TX3206输入/输出模块

泰和安TX3206输入/输出模块

一、泰和安TX3206输入/输出模块概述

　　TX3206输入/输出模块（以下简称模块）符合 标准GB 16806-2006《消防联动控制系统》。

本模块用于控制具有动作信号输出的被动型消防设备(如:电梯、消防泵、风机等)，负责将火灾报警

控制器的联动指令传送给受控设备，再将受控设备的动作反馈信号传送回火灾报警控制器。

　　本模块外形美观，采用插拔式结构，方便施工安装;采用专用集成芯片，具有强大的分析判断

能力，可对所连接受控设备的控制线（断路状态、短路状态）、反馈线（断路状态、短路状态）

进行检测，并通过指示灯给出状态指示。

　　注意：在输入线的末端（远离模块端）必须并联一个10KQ的终端电阻，否则控制器将报该模

块的“反馈线故障”。由于输出线接有受控设备作为负载，故无须配接终端电阻;不可断开受控设备做试验，否则控制器将报该模块的“输出线故障”。

二、泰和安TX3206输入/输出模块功能特点

　　二总线，无极性采用专用集成芯片

　　总线、输入线、输出线之间均采用隔离设计，减少外部干扰的影响

　　输入可设置为常开或常闭模式

　　有源输出

　　软硬件多级滤波，提高抗干扰能力

　　插拔式结构，方便施工安装

三、泰和安TX3206输入/输出模块技术参数

四、泰和安TX3206输入/输出模块接线图

　　接线端子说明：

　　Z1、Z2：总线信号输入，无极性；

　　RET1、RET2：监视信号输入，无源节点；

　　NO/O+、COM/O-：有源输出，输出容量DC24V/40mA。
