泰和安TX3158紧急启停按钮接线安装技术
一、 概述
TX3158 型紧急启停按钮,用于控制气体灭火系统的启动和停动。通常安装在保护
区门口便于操作的位置,当确认发生火灾后,砸碎紧急启停按钮上的玻璃,长按“紧
急启动”按键 2 秒钟,即可向气体灭火控制装置发出气体喷洒请求信号,气体灭火控
制装置按预设逻辑开始启动声光报警、关闭空调风扇等,经延时后,启动气体喷洒电
磁阀。在延时期间,若现场人员确认无火灾发生或现场有人没有撤离,可立即按下
“紧急停止”按键,中止延时。
二、 特点
电子编码,使用手持编码器编码,占用一个总线地址
三、 技术参数
1、 工作电压:总线 15VDC~28VDC 脉冲电压
2、工作电流:
a. 监视电流:≤2mA b.启动电流:≤5mA
3、启动零件型式:重复使用型
4、启动方式:人工按下“紧急启动”按键 2 秒钟
5、停止方式:人工按下“紧急停止”按键 1 秒钟
6、指示灯:
1)启动:红色,系统处于延时启动阶段时点亮;
2)手动:绿色,系统处于手动模式时点亮;
3)自动:绿色,系统处于自动模式时点亮;
4)停止:红色,监视状态时不亮,系统处于延时启动阶段时按停止按钮后停止灯
亮,松开后熄灭。
7、线制:与气体灭火控制装置采用无极性二总线连接
8、编码方式:电子编码,每个紧急启停按钮占用一个地址
9、使用环境:室内,温度-10℃~50℃,相对湿度≤95%RH,不凝露
10、重量:1.0kg
11、外型尺寸:170mm×154mm×55mm
四、 结构特征、安装与布线
1、 紧急启停按钮的外形示意图如图 1 所示,内部示意图如图 2 所示。
1、紧急启停按钮采用壁挂式安装,安装孔位置和安装孔距如图 2 所示。
2、为方便现场安装,紧急启停按钮提供两种进线方式,可根据现场具体应用选用合适
的进线方式。方式一:总线从进线孔一进入紧急启停按钮内部(需将挡片除去),
接到端子 Z1、Z2 上,如图 2 所示;方式二:总线通过进线管从进线孔二或进线孔
三进入到紧急启停按钮内部(需将挡片除去),连接到 Z1、Z2 上,如图 1 所示。
3、接线端子 Z1、Z2:信号总线输入,无极性。
4、布线要求:总线(Z1,Z2 不分极性)采用 RVS-2*1.0mm2 或 1.5mm2 线;穿金属管
(线槽)或阻燃 PVC 管敷设。
五、 测试
警告:待全部设备都安装完毕后再接通电源。
1. 紧急启停按钮在进行测试之前,应通知有关管理部门,系统在进行维护时,会因此
而临时停止工作。同时应切断正在进行维护的区域或系统的逻辑控制功能,以免造
成不必要的报警联动。
2. 按下启动按钮后,启动指示灯应常亮,控制装置应显示该报警按钮的地址码,并产
生“xx 区现场启动”的语言播报,同时进入预警状态。在倒计时结束前按下
TX3157 的停止按钮,启动指示灯熄灭,红色停止灯点亮,控制装置产生“xx 区现
场停止”的语音播报,同时控制装置退出预警状态,控制装置数码管显示“SP”字
样。
危险:本产品在调试验收阶段严禁连接各区灭火气体的启动电磁阀,否则可能导
致气体误喷而危及生命安全及造成重大财产损失。
六、 编码方式
利用本公司的 TX6932 手持编码器进行现场编码。编码时将编码器与总线两端子连
接,输入地址码。如果编码成功,编码器会显示所写入的地址号成功。如果编码失
败,编码器会提示编码失败。请检查编码器与紧急启停按钮的连接是否良好,如仍不
能编码,请与我公司技术服务部联系。
七、 应用方法

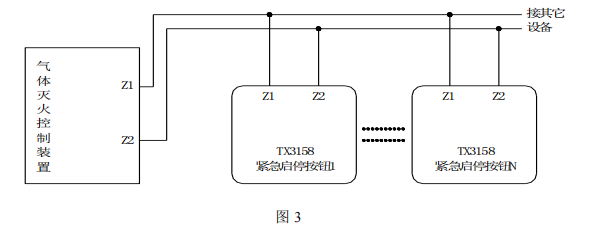

紧急启停按钮采用两线制与气体灭火控制装置连接,允许最多 5 个紧急启停按钮
同时控制同一区域的气体灭火钢瓶,当多只紧急启停按钮连接时其间需采用并联连
接,如图 3 所示(图 3 中 N≤5)
危险:灭火气体启动不当极易使喷洒现场人员中毒或窒息,造成严重的伤亡事
故, 禁止在非火警时启动气体灭火喷洒。
